    产品详情

      如今结构设计过程中,模态分析无处不在。模态分析的最终目标是识别出系统的模态参数,为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。模态参数用于构建数学模型,模态参数包括共振频率、结构阻尼和模态振型。这些模态参数可以有试验测量分析后取得。

      我们提供了一体化软硬件解决方案,能根据您的应用量身定制。既可以提供8个通道的小型设备,用于维护,保养和故障排除,也可以提供大于1000通道的系统,用于复杂结构的测试设备。软件易于上手,适合专业人员及初学者使用。

    主要功能

    • 多种激励方法:SISOSIMO,MISO,MIMO

    • NMA,纯模态分析

    • 频谱ODS

    • 模态指示函数MIF

    • 导纳圆分析工具

    • 函数信号发生器功能

    • 最多支持16通道模态激振器

    • 由已存储时域时间计算频响FRF

    • 触发,连续测量模式

    • 支持力锤逐点移动测量

    • 数据可导出为UFF格式,通过其他专业模态软件进行后处理

    总览

      测量一个结构的频响FRF至少需要两个通道。通过激振力对结构进行激励,需要一个通道用于测量力锤或激振器所产生的激振力,还需要至少一个加速度传感器用于测量结构产生的响应。通过这种方法可以计算出结构的传递特性(FRF)和模态参数。对于一般结构,您需要测量结构上的多个点,以得到整个系统的特性。根据结构的复杂性,您甚至可以一次测量成百上千响应通道。

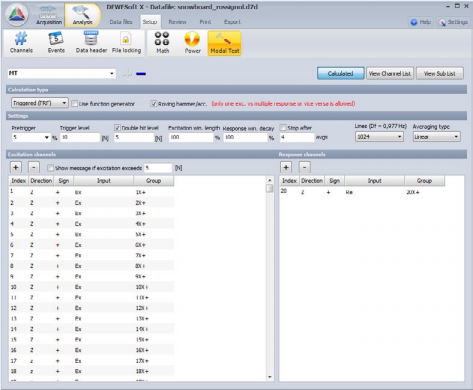

    通道设置

      在通道设置中可以定义激励通道及响应通道。我们提供的大部分硬件采集设备支持TEDS(智能传感器,能自动识别传感器信息)功能,当接入大量通道的时候,更能体现这种技术的优越性。在FRF设置界面提供了测量所需的所有参数。

    • 连续、触发测量模式

    • 平均

    • 激励窗宽度

    • 响应预触发

    • 触发电平设置

    • 重叠

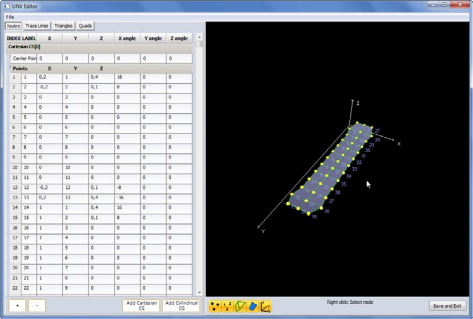

    结构生成

      测量通道与结构的对应关系可以在FRF界面进行设置。结构模型可以导入其他软件生成.uff格式文件,也可以通过软件自带的几何编辑器生成。

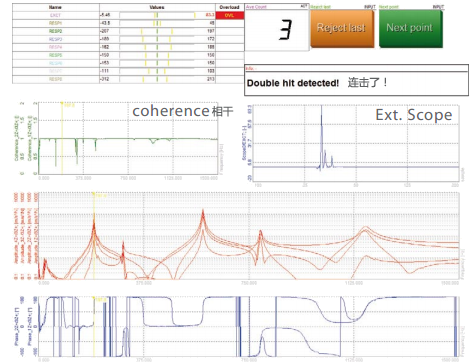

    测量

      模拟通道过载指示通过预定义的测试界面你可以对测试过程进行控制。



      工具栏提供了在测量过程所需的所有重要的和必要的功能。在单输入单输出(SISO)的测试中,用户可能需要移动激励点或响应点的位置。通常移动激励点位置,因为这更容易,对结构影响较小。软件支持这两种测量方式。

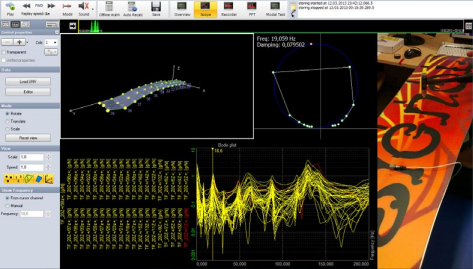

    分析

      在分析界面中,FRF与振型同时显示在屏幕上。软件包括的分析工具有:

    • 振型动画

    • 导纳圆

    • 模态指示函数MIF

      通过以上工具,能够很快得到分析结果。如果从频谱上发现了错误,用户可以重新开始测量。显示界面可以根据用户需要进行定制, 幅值、相位、相干、实部、虚部都可以根据需要进行显示设置。

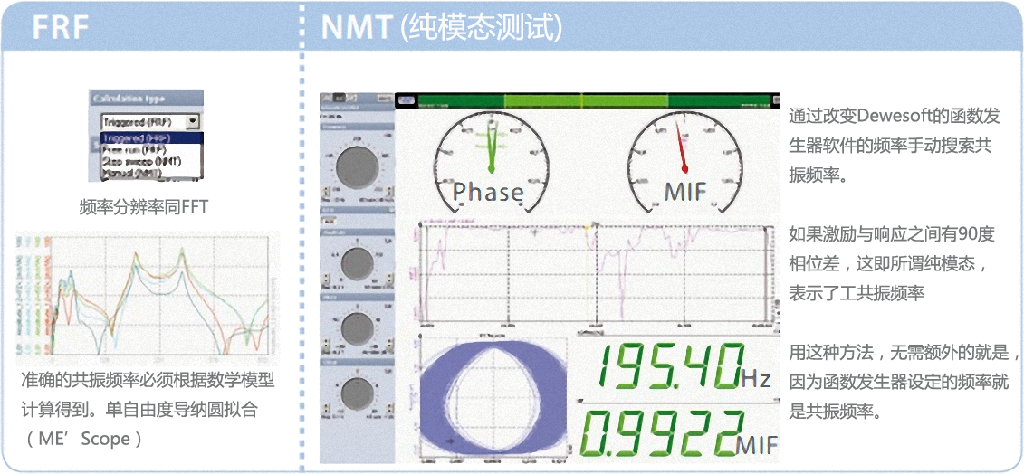

    函数信号发生器

      对于连续运行的FRF测量,结构通过激振器进行激励。根据结构的大小选择使用一个或多个激振器。激振器工作时的幅值、相位、波形以及频率必须是可控的。韦德1946最新网站软件集成的函数信号发生器软件控制模块可以同时控制16个通道的激振器进行激励。有多种工作模式可供选择。
